Трубы КОРСИС ГОСТ Р 54475-2011, ТУ 22.21.21-001-73011750-2021
Артикул:
12652-1
Вес:
0
кг.

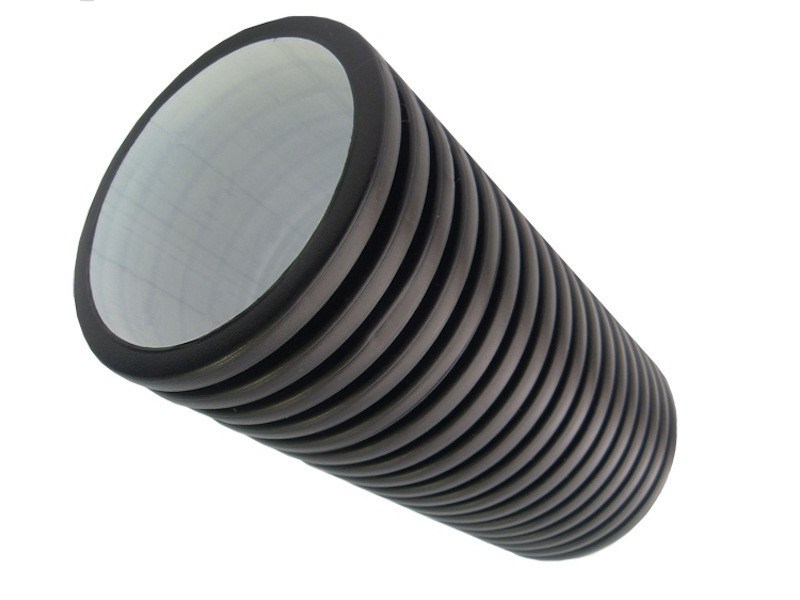

КОРСИС – двухслойные гофрированные трубы класса жесткости SN8, обладающие оптимальным уровнем эксплуатационных свойств для применения в обычных, наиболее часто встречающихся при строительстве сетей водоотведения, условиях заложения. Соответствуют требованиям ГОСТ Р 54475-2011. Рекомендованы для строительства внутриквартальных и магистральных сетей хозяйственно-бытового, промышленного и ливневого водоотведения. Выбор кольцевой жесткости трубы и условий укладки осуществляется на основании прочностного расчета в соответствии с СП 399.1325800.2018 для каждого конкретного проекта
Типовые размеры трубы Корсис DN/OD
| Номинальный размер трубопровода/ внутренний диаметр (DN/OD/id) |
Средний наружный диаметр dem |
Внутр. диаметр id * |
Высота гофра еc |
Толщина стенки гофра е3, не менее для номинальной кольцевой жесткости |
Толщина стенки внутреннего слоя е5, не менее |
Толщина стенки е4, не менее |
Шаг гофра t* |
Ширина выступа гофра l* |
||
|---|---|---|---|---|---|---|---|---|---|---|
| Ном. наружный диаметр dn |
Пред. откл. | Ном. | Пред. откл. | SN 8 (ПЭ) SN 16 (ПП) |
SN 8 (ПЭ) SN 16 (ПП) |
|||||
| 110/91 | 110 | ±0,6 | 91 | 8,7 | ±0,8 | 0,5 | 0,8 | 1,0 | 12,6 | 8,6 |
| 160/139 | 160 | ±0,8 | 139 | 10,0 | ±1,0 | 0,7 | 0,8 | 1,0 | 12,6 | 9 |
| 200/176 | 200 | ±1,0 | 176 | 13,0 | ±1,0 | 0,7 | 1,1 | 1,4 | 16,5 | 12 |
| 250/216 | 250 | ±1,2 | 216 | 15,0 | ±1,5 | 0,8 | 1,4 | 1,7 | 37 | 23 |
| 315/271 | 315 | ±1,4 | 271 | 21,0 | ±1,5 | 1,2 | 1,6 | 1,9 | 42 | 27 |
| 400/343 | 400 | ±1,8 | 343 | 26,0 | ±1,5 | 1,5 | 2,0 | 2,3 | 49 | 30 |
| 500/427 | 500 | ±2,0 | 427 | 33,0 | ±1,5 | 1,7 | 2,8 | 2,8 | 58 | 38 |
| 630/535 | 630 | ±2,4 | 535 | 45,0 | ±2,0 | 1,9 | 3,3 | 3,3 | 75 | 47 |
| 800/678 | 800 | +2,0 -4,0 |
678 | 55,0 | ±2,0 | 2,1 | 4,1 | 4,1 | 89 | 56 |
| 1000/851 | 1000 | +2,4 -4,8 |
851 | 71,0 | ±2,0 | 2,4 | 5,0 | 5,0 | 98 | 60 |
| 1200/1030 | 1200 | +2,8 -5,6 |
1030 | 79,0 | ±2,0 | 2,6 | 5,0 | 5,0 | 110 | 80 |
