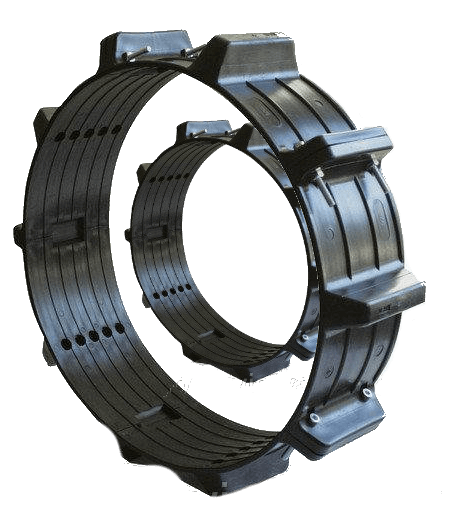

Кольцо предохранительное диэлектрическое СПЕЙСЕР

Кольцо предохранительное спейсер — сборное изделие из полиамида, полиуретана или полиэтилена, которое закрепляется на поверхности трубы и центрирует ее в оболочке. На поверхности спейсера предусмотрен ряд выступов, расположенных под углом 30, 60 или 90 градусов друг к другу, которые выполняют роль упоров.

Одновременно с удерживанием трубы в нужном положении, спейсеры выполняют функции электроизолятора, исключающего воздействие блуждающих токов на металлические трубопроводы. Прокладка трубопроводов под дорогами, насыпями, другими препятствиями вызывает ряд технических сложностей, связанных как с протяжкой трубы, так и с нагрузками, возникающими в процессе эксплуатации. Для изоляции трубопровода от действия грунта, используются защитные оболочки из прочного материала, стали или полимера. Это обычные трубы большего диаметра, в которые вставляется основная часть трубопровода. Между основной магистралью и защитным футляром необходимо соблюдать установленное нормативами расстояние.

Решается эта проблема с помощью диэлектрического кольца спейсера. Оно закрепляется на поверхности трубы и центрирует ее в оболочке. Спейсеры выполняют функции удержания трубы в нужном положении и электроизолятора, исключающего воздействие блуждающих токов на металлические трубопроводы

Технические характеристики
Расстояние между поверхностью трубопровода и защитным кожухом стандартизировано. Для труб диаметром до 400 мм высота ребра (упора) составляет 35 мм, а для труб до 1400 мм — 50 мм. Этого расстояния достаточно, чтобы протяжка трубы производилась без повреждения изоляционного слоя и материала. Упоры легко скользят по внутренним стенкам оболочки и практически не оказывают сопротивления протяжке. Прочность полимера допускает многократное использование спейсеров.
